板结构图如何标注包括哪些内容

板结构图标注是建筑图纸识读的基础内容。在实际工程中，图纸标注是否规范直接影响施工质量，今天小编要介绍的就是板结构图标注的具体规则，内容涵盖板块编号表示方法、板厚注写形式、贯通纵筋的B和T代表什么，以及支座原位标注的要点。感到兴趣的网友和小编来看一下吧

板结构图的标注通常遵循以下规则：

标注内容：包括板代号序号、板厚、上下部贯通纵筋等信息。

板结构平面坐标方向：

当两向轴网正交时，图面从左至右为X向，从下至上为Y向。

当轴网转折时，局部坐标方向顺轴网转折角度做相应转折。

当轴网向心布置时，切向为X向，径向为Y向。

板块编号：板类型及代号，如楼面板（LB）、屋面板（WB）、悬挑板（XB）。

板厚注写：

注写为`h=xxx`（垂直于板面的厚度）。

当悬挑板端部改变截面厚度时，用斜线分隔根部与端部的高度值，如`h=xxx/xxx`。

当设计已在图注中统一标明板厚时，此项可不注。

板贯通纵筋：

下部用`B`代表，上部用`T`代表。

X向贯通纵筋以`X`打头，Y向贯通纵筋以`Y`打头。

两向贯通纵筋配置相同时以`X Y`打头。

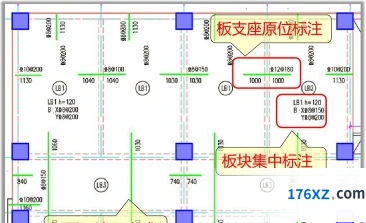

板支座原位标注：

注写板支座上部非贯通纵筋和悬挑板上部受力钢筋。

非贯通筋自支座中线向跨内的伸入长度，注写在线段的下方位置。

板带集中标注

代表钢筋在这个范围内是通长的。

板带的原位标注

注写附加非通长筋，包括板带宽度、伸出的长度、钢筋级别、直径和间距。

贯通筋与非贯通筋的排布

集中标注为贯通筋，原位标注为非贯通筋。

以上是板结构图标注的基本规则，具体标注内容可能会根据工程要求和图集规定有所不同。在实际操作中，应遵循最新的建筑规范和设计标准进行标注
